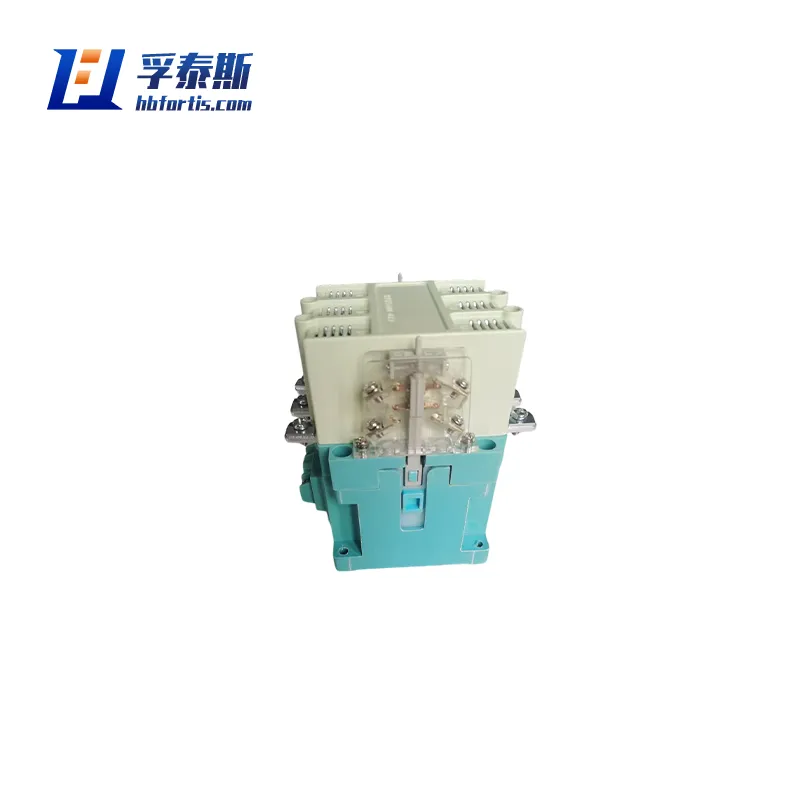

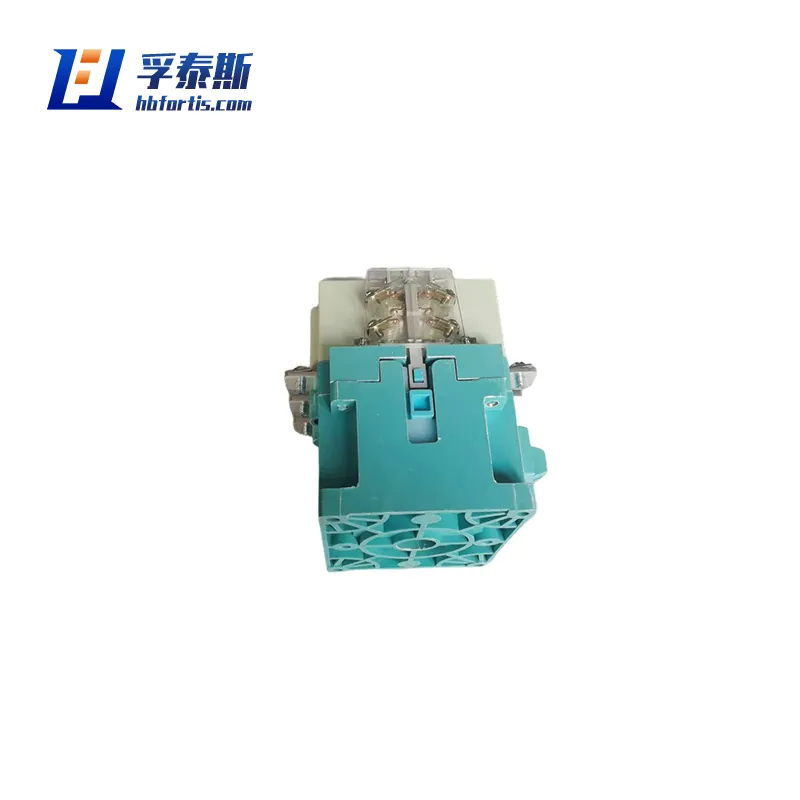

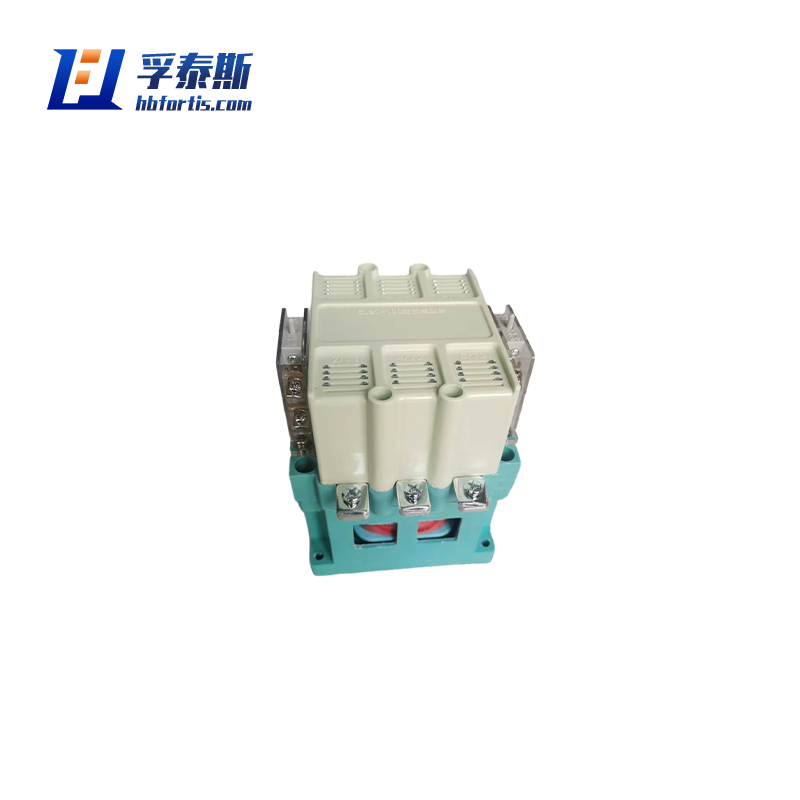

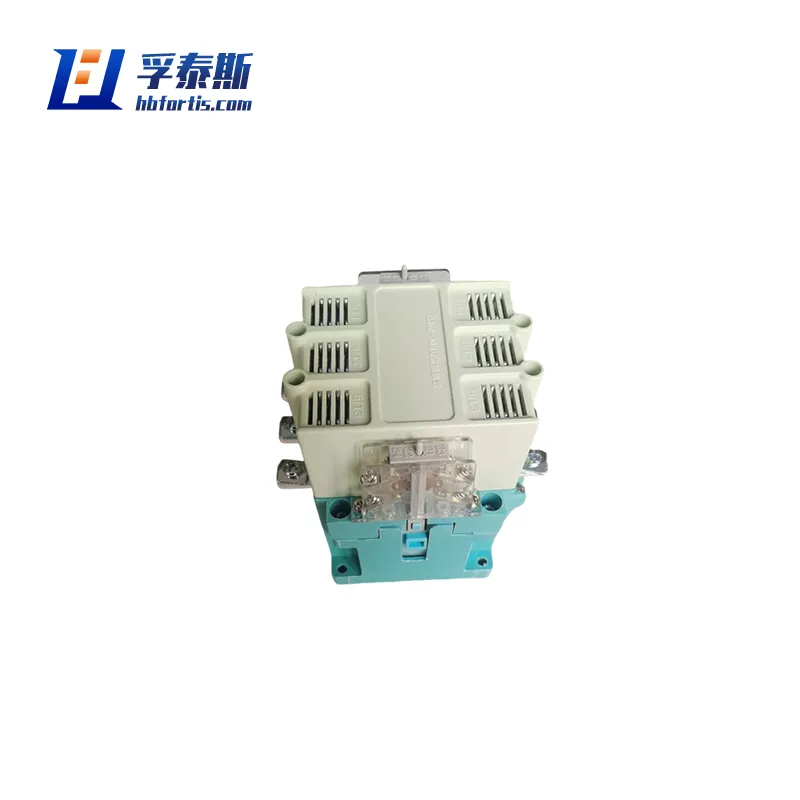

Stromversorgungssystem-Schütz für Dreiphasen-Induktionsmotorsteuerung F-C1 an China-Exporteur

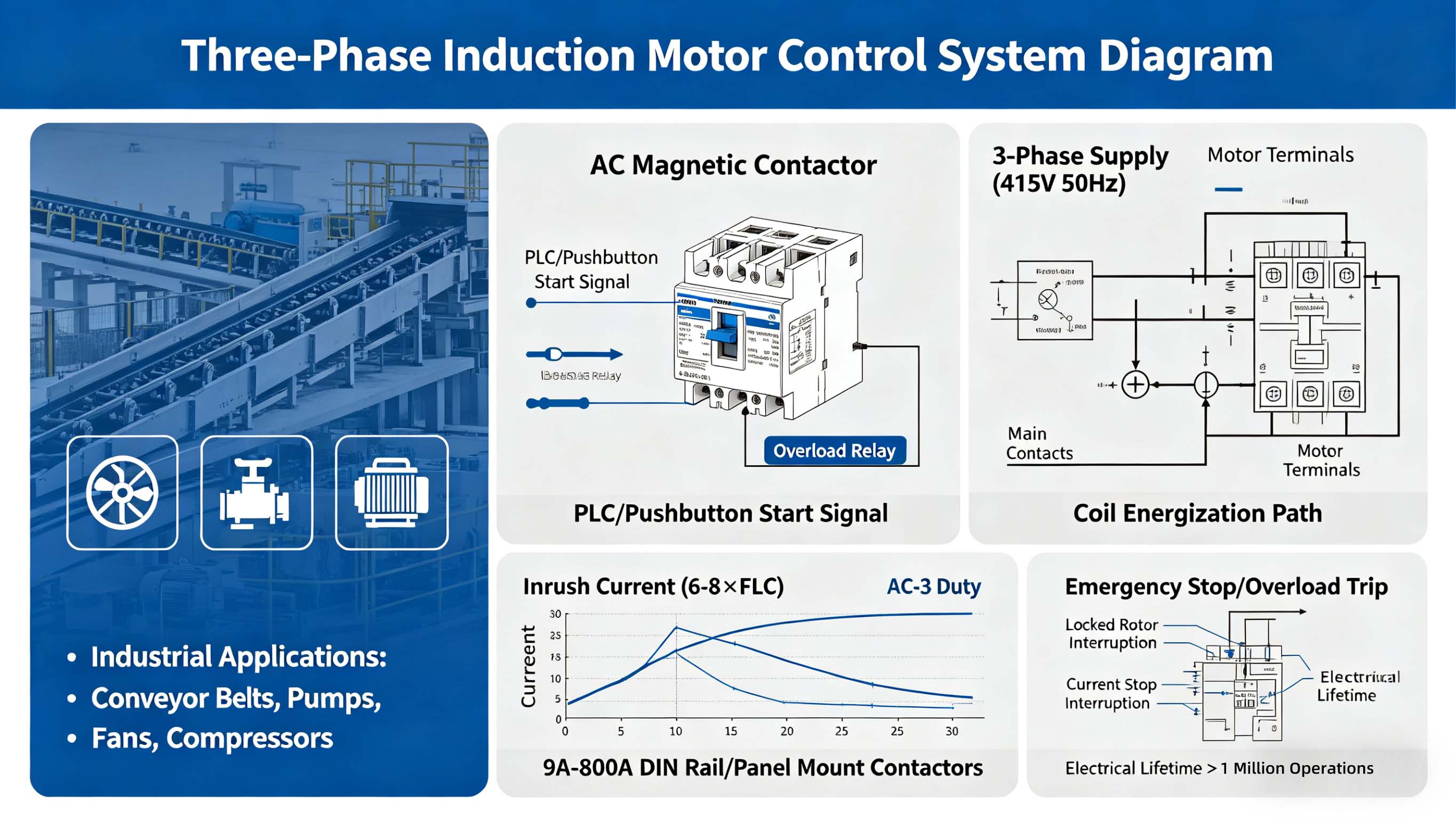

 Dreiphasen-Induktionsmotorsteuerung

In industriellen Förderbändern, Pumpen, Lüftern oder Kompressoren ist die AC-Magnetschütz ist die kritischste Komponente einer Motorstarterbaugruppe in Kombination mit einem Überlastrelais. Wenn eine SPS oder ein Drucktaster ein Startsignal sendet, wird die Spule des Schützes aktiviert und die Hauptkontakte gezogen, um die 3-Phasen-Versorgung (z. B. 415 V, 50 Hz) an die Motorklemmen anzuschließen. Während der Motoranlaufphase (AC-3-Betrieb) muss das Schütz Einschaltströmen vom 6- bis 8-fachen des Volllaststroms (FLC) standhalten, ohne dass seine Kontakte verschweißen. Unsere 9 A bis 800 A-Schütze für die DIN-Schienen- oder Schalttafelmontage bewältigen diese hohen Einschaltspitzen zuverlässig und haben eine elektrische Lebensdauer von über einer Million Schaltspielen. Sie unterbrechen sicher blockierte Rotorströme bei Notstopps oder Überlastauslösungen und sorgen so für jahrelangen wartungsfreien Betrieb in anspruchsvollen Fabrikumgebungen.

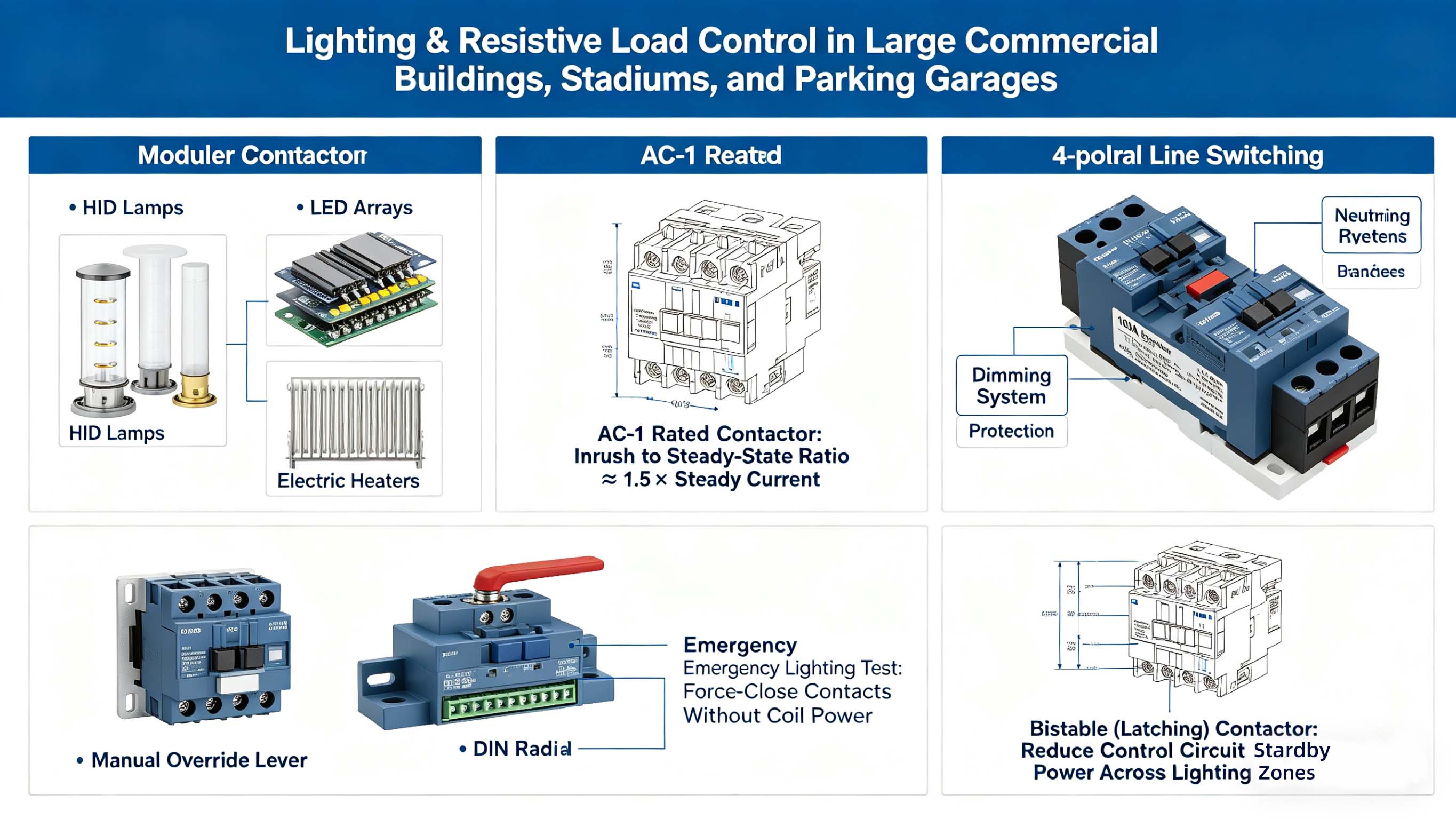

 Beleuchtung und ohmsche Laststeuerung

Große Gewerbegebäude, Stadien und Parkhäuser schalten häufig Hochdruckentladungslampen (HID), LED-Anordnungen oder elektrische Heizgeräte durch modulare Schütze. Im Gegensatz zu Motorlasten erfordern Beleuchtungsschaltkreise AC-1-Schütze, bei denen das Verhältnis von Einschaltstrom zu Dauerzustand geringer ist (ungefähr das 1,5-fache des Dauerstroms). Für Gruppen von LED-Treibern mit hohem kapazitivem Einschaltstrom ermöglichen unsere 4-poligen Schütze (bis zu 100 A Ausschaltvermögen) das separate Schalten von Neutralleitern und verhindern so Neutrallichtbögen, die Dimmsysteme beschädigen könnten. Das an der Wand oder auf der DIN-Schiene montierte Gehäuse mit manuellen Überbrückungshebeln ermöglicht Wartungstechnikern das gewaltsame Schließen von Kontakten auch bei ausgeschalteter Spulenstromversorgung, eine wichtige Funktion für Notbeleuchtungstests. Einige Installationen verwenden bistabile (selbsthaltende) Schütze, um den Standby-Stromverbrauch des Steuerkreises über Hunderte von Beleuchtungszonen hinweg zu reduzieren.

Leistungsfaktorkorrektur der Kondensatorbank

Für Leistungsfaktorkorrektur-Panels an Gewerbe- oder Industriestandorten gilt: a Spezial-Wechselstromschütz mit voreilenden Hilfskontakten schaltet Kondensatorbänke um. Standardschütze würden durch hohe Einschaltströme (bis zum 100-fachen Dauerzustand) während der Kondensatorerregung zerstört. Unsere PF-Korrekturschütze enthalten eine Reihe von widerstandsverbundene Hilfsaggregate früherer Bauart die den Kondensator über Begrenzungswiderstände vorladen, bevor die Hauptkontakte schließen, wodurch der Einschaltstrom auf sichere Werte reduziert wird. Beim Öffnen öffnen die Hilfskontakte nach den Hauptkontakten und stellen so sicher, dass an den Kondensatoren kein dauerhafter Lichtbogen entsteht. Dieses Design verlängert die Kontaktlebensdauer auf über 300.000 Betätigungen bei 50 kVAr pro Schritt, wodurch der Gesamtleistungsfaktor von 0,7 auf 0,95 verbessert und gleichzeitig die Stromkosten gesenkt werden. Alle Modelle verfügen über Entladewiderstände, um die gespeicherte Kondensatorspannung innerhalb einer Minute auf 50 V zu entladen und so das Personal bei der Panelwartung zu schützen.

HLK- und Kältekompressoren

Einsatz von Dachklimaanlagen, Kältemaschinen und Kühlregalsystemen hermetisch abgedichtete HVAC-Schütze speziell für Kompressorlasten ausgelegt. Diese hermetischen Schütze, die oft auf 40 A bis 100 A bei 600 V AC-3-Betrieb ausgelegt sind, verfügen über eine besonders lange mechanische Lebensdauer (über 2 Millionen Betätigungen), die der 15-jährigen Betriebslebensdauer kommerzieller Kompressoren entspricht. Der geringe Einschaltstrom der Spule (unter 10 VA vor der Anregung) ermöglicht die direkte Steuerung über die Relaisausgänge des Gebäudeautomationssystems (BAS) ohne zwischengeschaltete Leistungsrelais. Wir bieten auch an Schütze für bestimmte Zwecke mit kompakten Gehäusen, Schnellanschlussklemmen und einpoligen oder zweipoligen Konfigurationen für kleinere Kühlkreisläufe. Im Gegensatz zu Allzweckschützen sind diese Geräte mit hochbelastbaren Silber-Wolfram-Kontakten ausgestattet, die Lochfraß widerstehen, der durch durch Kältemittel verursachte Gegen-EMF-Spitzen verursacht wird, die bei Startbedingungen bei niedrigen Umgebungstemperaturen häufig auftreten.
