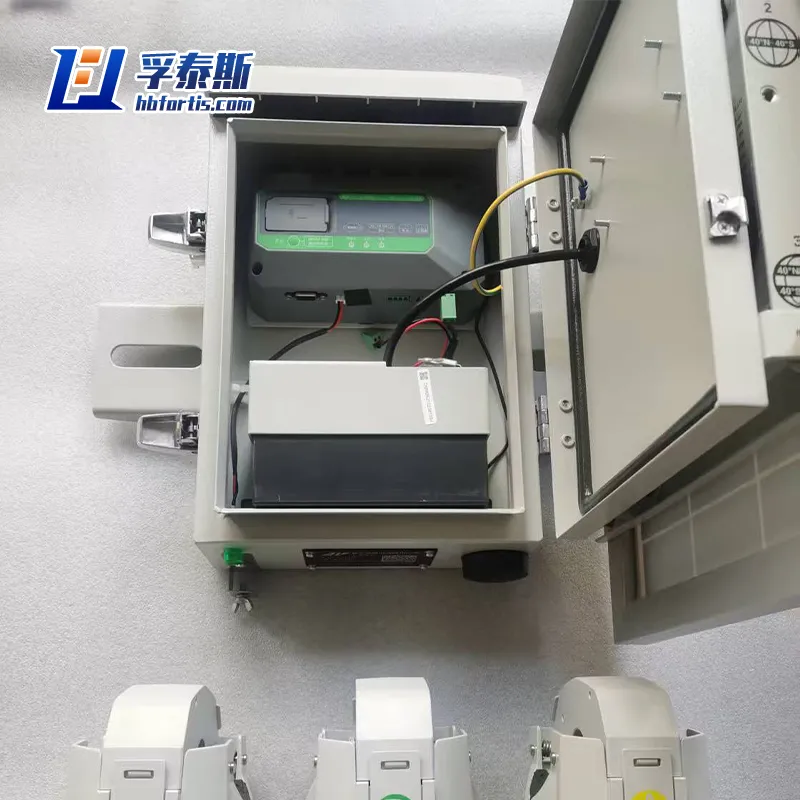

Fehleranzeige für elektrische Energiesysteme für radiale Freileitungen FT-FI1

Überkopf-Radialverteilungsleitungen

Bei radialen 10-kV- oder 35-kV-Freileitungen über große Entfernungen, die durch Berge, Wälder oder ländliche Gebiete verlaufen, kann ein Blitzeinschlag oder der Kontakt mit Tieren einen vorübergehenden oder dauerhaften Fehler verursachen. Wenn ein Fehleranzeige Wird das Gerät an wichtigen Abzweigpunkten (z. B. alle 2–3 km oder an Trennschaltern) an jeden Phasenleiter angeschlossen, zeigt das Gerät nur auf der stromabwärtigen Seite des Fehlers ein helles LED-Blitzen an. Linemen fahren zur ersten blinkenden Anzeige und inspizieren nur den kurzen Abschnitt vor Ihnen, anstatt 20 km der Line zu patrouillieren. Dadurch wird die Ausfallzeit direkt von 4 Stunden auf unter 30 Minuten verkürzt, was die SAIDI- und CAIDI-Nutzungsmetriken erheblich verbessert.

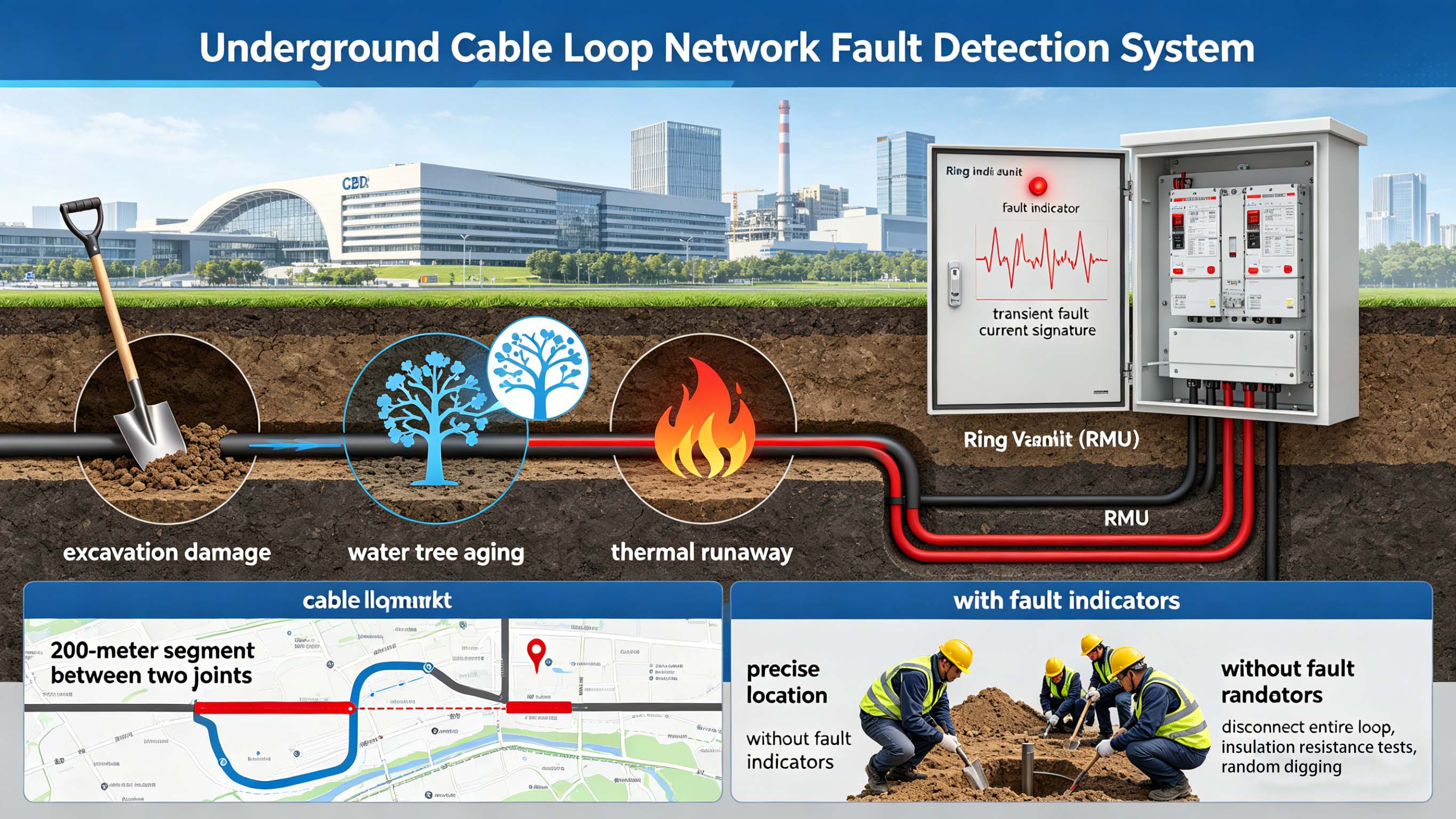

Unterirdische Kabelschleifennetze

Erdkabel in städtischen CBDs oder Industrieparks sind anfällig für Ausfälle, die durch Aushubschäden, Alterung der Wasserbäume oder thermisches Durchgehen verursacht werden. Anders als bei Freileitungen sind Kabelfehler von der Straße aus nicht optisch erkennbar. Durch Montage Fehleranzeigen An jeder Kabelverbindung oder auf dem Panel von Ring Main Units (RMUs) erfasst das Gerät die vorübergehende Fehlerstromsignatur, wenn ein Kabelabschnitt ausfällt. Das Display wird rot oder eine LED blinkt, sodass die Teams den genauen 200-Meter-Abschnitt zwischen zwei Gelenken genau lokalisieren können. Ohne solche Indikatoren müssten die Versorgungsteams den gesamten Stromkreis trennen, Isolationswiderstandstests an mehreren Punkten durchführen und möglicherweise wahllos graben – ein teurer und zeitaufwändiger Prozess.

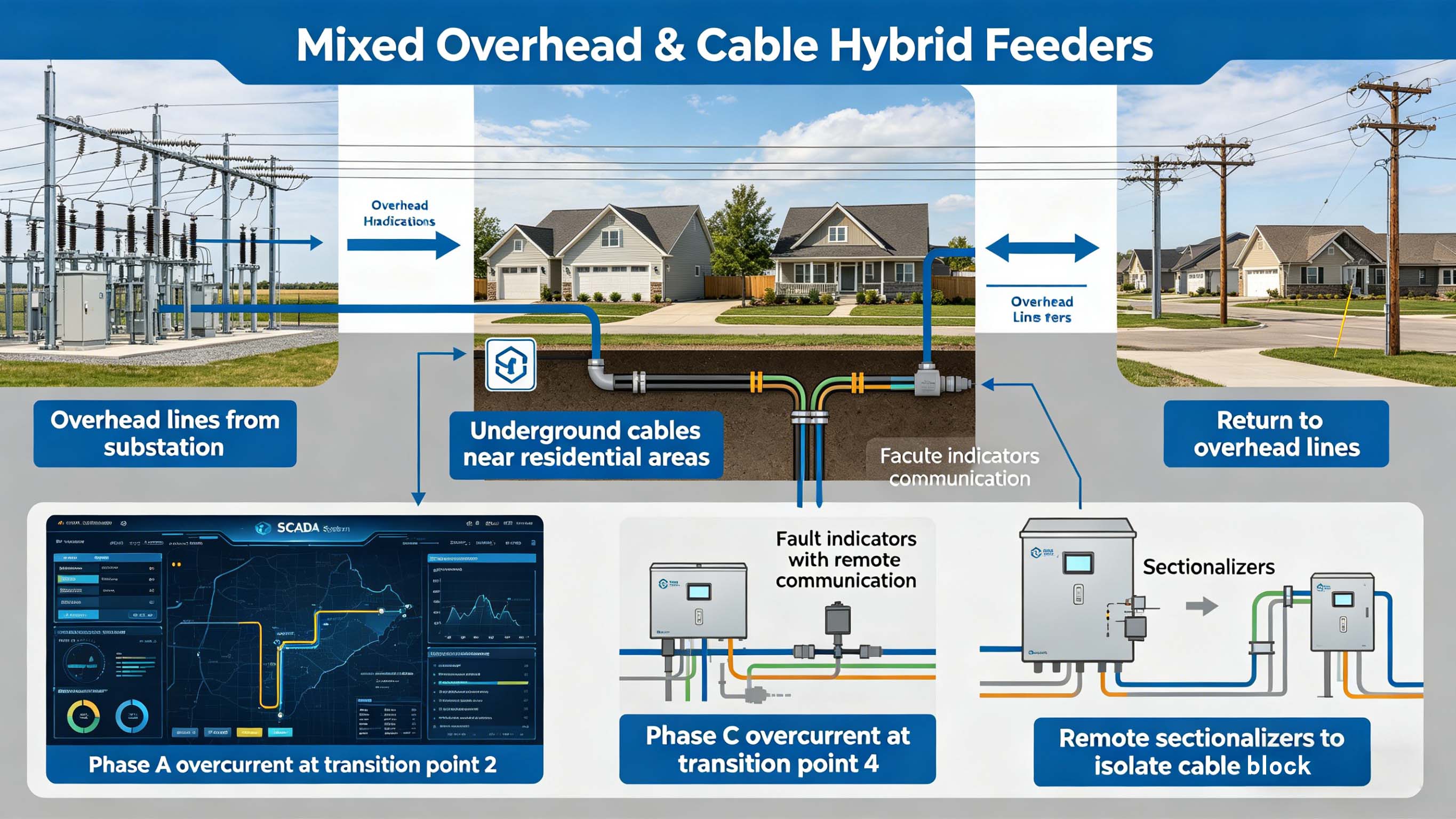

Gemischte Freileitungs- und Kabel-Hybrid-Einspeisungen

Eine typische vorstädtische Einspeisung beginnt oft mit Freileitungen vom Umspannwerk, geht in Erdkabel in der Nähe von Wohngebieten über und kehrt dann über die Freileitung zurück. Wenn im unterirdischen Teil ein Fehler auftritt, können vorgeschaltete Überkopf-Wiedereinschalteinrichtungen erfolgreich auslösen und wieder einschalten, wenn der Fehler vorübergehend ist. Ein dauerhafter Kabelfehler erfordert jedoch eine sofortige Isolierung. Installieren Fehleranzeigen mit Fernkommunikation an den Freileitungs-zu-Kabel-Übergangspunkten versorgt die Disponenten mit Echtzeit-Störungsdaten. Das SCADA-System zeigt sofort an, in welcher Phase und an welchem Übergangspunkt der Überstrom aufgetreten ist. Disponenten können dann die Trennschalter aus der Ferne öffnen, um nur den Kabelblock zu isolieren, den Rest der Freileitung unter Spannung zu halten und die Stromversorgung gesunder Kunden aufrechtzuerhalten.

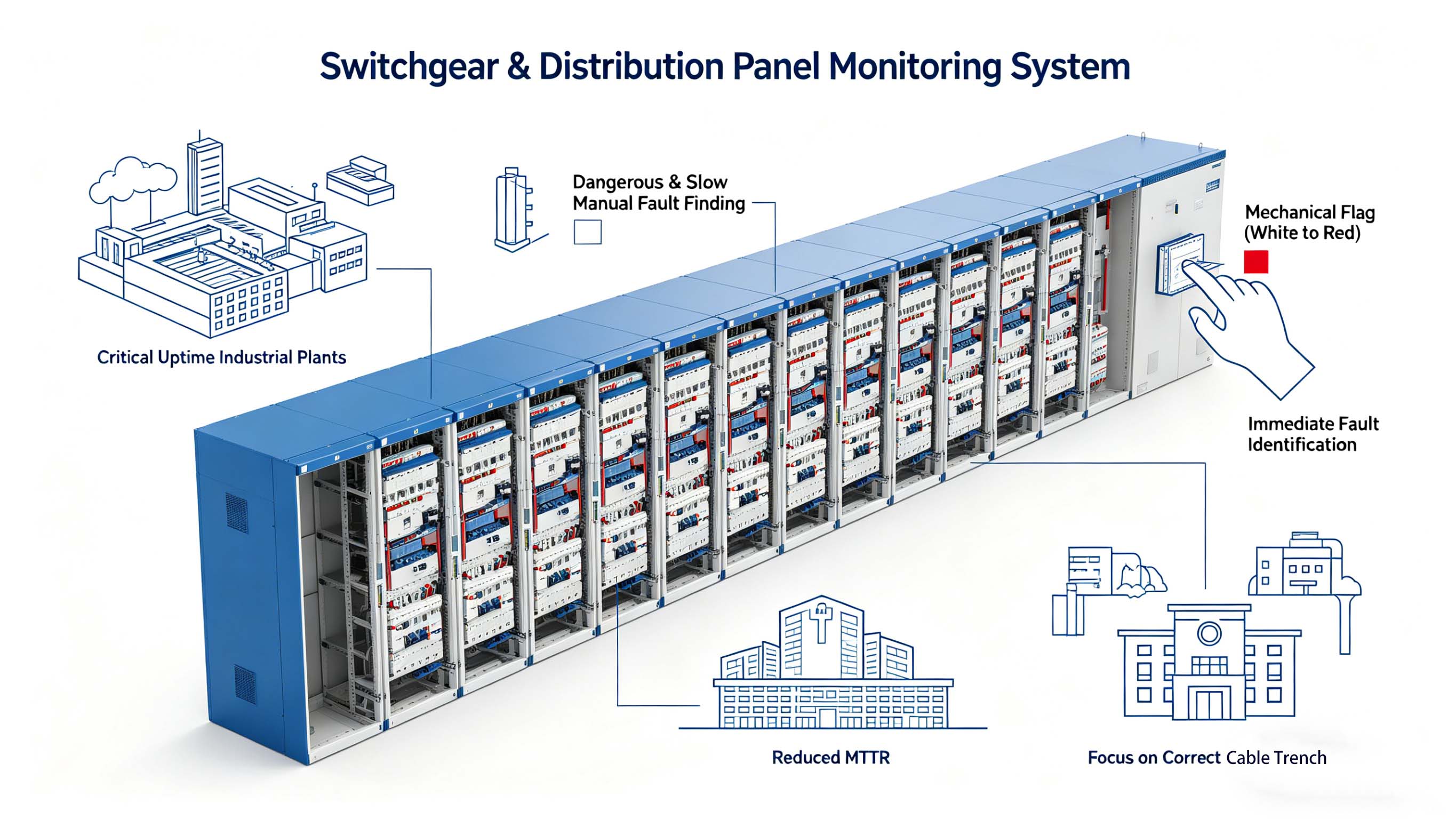

Überwachung von Schaltanlagen und Verteilertafeln

In metallgekapselten Innenschaltanlagen oder sekundären Verteilertafeln ist die manuelle Fehlersuche bei Dutzenden von Abgängen gefährlich und langsam. Jedes Leistungsschalterfeld kann mit einem ausgestattet werden Schalttafelmontierte Fehleranzeige an die Relais- oder CT-Ausgänge angeschlossen. Wenn ein nachgeschalteter Fehler den Leistungsschalter auslöst, springt die mechanische Flagge der entsprechenden Anzeige von Weiß auf Rot und zeigt so genau an, welcher Abzweig die Auslösung verursacht hat. Dadurch entfällt die Notwendigkeit, die Schutzrelaiseinstellungen jedes Abzweigs zu überprüfen oder zu erraten, bei welchem Kabel ein Fehler aufgetreten ist. Bei Industrieanlagen mit kritischen Betriebszeitanforderungen (z. B. Halbleiterfabriken oder Krankenhäuser) verkürzt diese sofortige Identifizierung die mittlere Reparaturzeit (MTTR) und ermöglicht es den Wartungsteams, sich sofort auf den richtigen Kabelgraben zu konzentrieren.
