Das Outdoor-Dropout-Sicherungsrohr ist ein wesentlicher Bestandteil von Dropout-Sicherungsausschnitten und wurde speziell für die Unterbringung und sichere Befestigung von Hochspannungs-Sicherungseinsätzen im Rohrkörper entwickelt. Es bietet einen stabilen Einbauraum, um eine genaue Positionierung und zuverlässige Befestigung des Sicherungseinsatzes im Betrieb zu gewährleisten. Das aus hochfesten Isoliermaterialien hergestellte Sicherungsrohr integriert Lichtbogenlösch-, Isolationsschutz-, mechanische Betriebs- und Wetterbeständigkeitsfunktionen und gewährleistet so eine sichere und zuverlässige Leistung in Stromverteilungssystemen im Freien. Nach dem Auslösen der Sicherung senkt sich das Rohr automatisch ab, um einen deutlich sichtbaren Trennpunkt zu schaffen, was die Wartungssicherheit und die Effizienz bei der Fehlererkennung erhöht.
Hebei Fortis Technology Co., Ltd Produktbroschüre
Produktvorteile
1. Sichere Installation des Sicherungseinsatzes
Die interne Struktur ist darauf ausgelegt, den Hochspannungssicherungseinsatz fest zu halten und genau zu positionieren und so eine stabile Installation und einen zuverlässigen Betrieb zu gewährleisten.
2.Effiziente Lichtbogenlöschleistung
Wenn der Sicherungseinsatz schmilzt, führt der im Rohrinneren entstehende Lichtbogen dazu, dass das spezielle gaserzeugende Isoliermaterial große Mengen Gas freisetzt, wodurch der Lichtbogen schnell gelöscht und der Fehlerstrom unterbrochen wird.
3. Zuverlässiger Isolationsschutz
Das aus hochfesten Isoliermaterialien gefertigte Sicherungsrohr isoliert die Spannung zwischen Phase und Erde effektiv und reduziert so das Risiko von Überschlägen, Leckagen und Kurzschlüssen.
4.Automatischer Dropout-Mechanismus
Unter normalen Bedingungen hält die Spannung des Sicherungseinsatzes das Sicherungsrohr in der geschlossenen Position. Nach dem Auslösen der Sicherung führt der Spannungsverlust dazu, dass das Rohr aufgrund der Schwerkraft und der Federkraft automatisch nach unten fällt, wodurch eine deutlich sichtbare Trennstelle für eine sicherere Wartung und Inspektion entsteht.
5.Ausgezeichnete Wetterbeständigkeit
Das Gehäuse schützt den internen Sicherungseinsatz vor Regen, Sonnenlicht, Staub, Korrosion und anderen rauen Umgebungsbedingungen im Freien und gewährleistet so eine zuverlässige Langzeitleistung.
6.Stabile Stromtragfähigkeit
Die obere und untere Anschlusskontaktstruktur sorgt im Normalbetrieb für einen stabilen Leiterpfad, sodass das Sicherungsrohr den Nennarbeitsstrom sicher führen kann.
Anwendungsszenarien

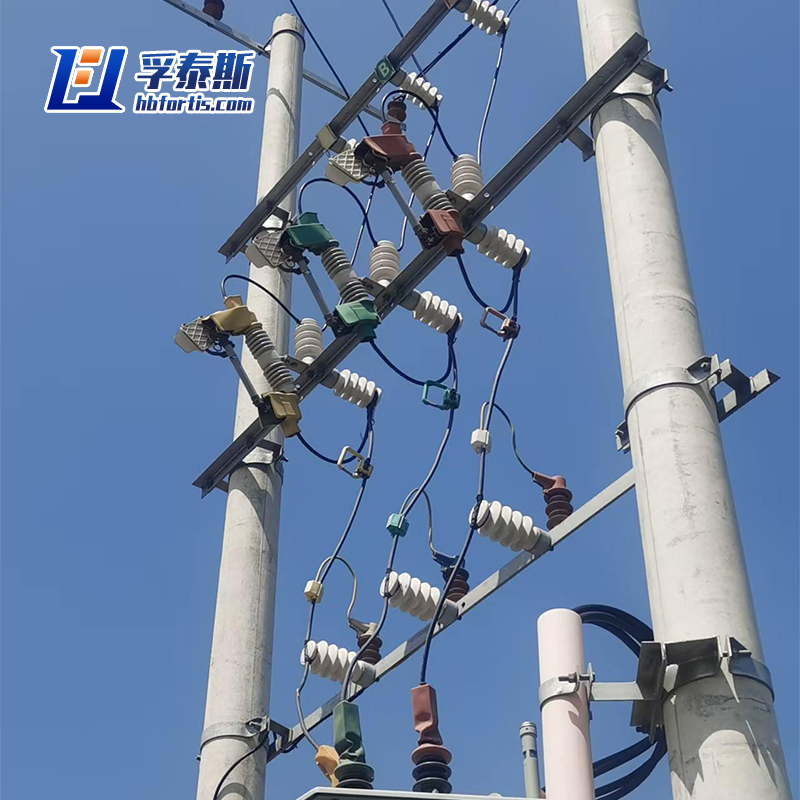

Bei ländlichen Elektrifizierungsprojekten oder städtischen Randgebieten ist die Komplette Sicherungsbaugruppe wird am häufigsten auf der Primärseite von 11-kV- oder 33-kV-Masttransformatoren installiert. Wenn bei einem Transformator ein interner Wicklungsfehler oder ein Kernfehler auftritt, erkennt diese Dropout-Sicherungsbaugruppe sofort den Überstrom, schmilzt das kalibrierte Element und gibt das Rohr mechanisch frei, damit es unter der Schwerkraft auffällt. Dies bietet sichtbarer Bruchschutz für Leitungspersonal und isoliert den fehlerhaften Transformator von der Hauptzuleitung und verhindert so kaskadierende Ausfälle für Hunderte von Haushalten.
Zum Schutz seitlicher Abzweigleitungen, die von Hauptübertragungsleitungen abzweigen, fungiert diese Sicherungsunterbrechungsbaugruppe als erste Verteidigungslinie. In einer typischen Konfiguration a Komplette Sicherungsbaugruppe für 33 kV wird am Verzweigungspunkt installiert. Wenn ein Baum auf die Nebenleitung fällt oder ein Fahrzeug stromabwärts gegen einen Mast prallt, unterbricht die Baugruppe den Fehlerstrom, bevor er das Hauptnetz beeinträchtigt. Im Gegensatz zu Reclosern benötigt diese wirtschaftliche Lösung keine Hilfsenergie und ist daher die bevorzugte Wahl für lange, ländliche Freileitungszweige mit geringer Lastdichte.
Leistungsfaktorkorrekturbänke an Verteilermasten erfordern häufig einen Schutz gegen den Ausfall interner Kondensatorelemente. Die komplette Sicherungsbaugruppe ist speziell auf die Einschaltstrom- und Entladeeigenschaften von Kondensatoren abgestimmt. Wenn eine Kondensatoreinheit ausfällt, wird die Sicherung kurzgeschlossen Schnell räumendes Auswurfdesign Leitet ionisierte Gase nach unten ab (weg von stromführenden Teilen) und trennt so die defekte Dose sicher. Dies verhindert das Risiko eines Gehäusebruchs oder eines Austretens von dielektrischer Flüssigkeit, die die Umgebung verunreinigen könnte.
